Specifications

Units

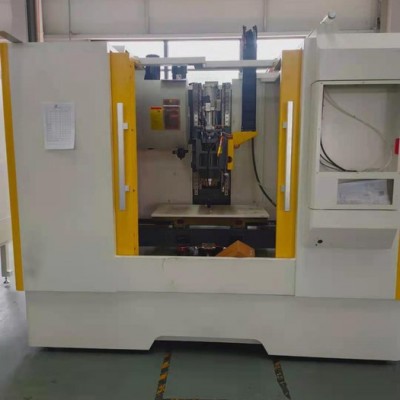

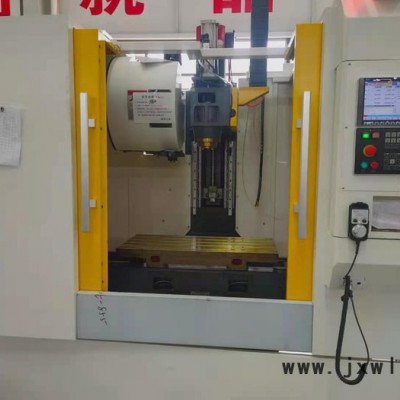

VMC850

工作臺尺寸Table size

mm

1000x500

X軸行程X axis travel

mm

800

Y軸行程Y axis travel

mm

500

Z軸行程Z axis travel

mm

500

工作臺最大承重Max. worktable load

kg

500

T型槽（數量-寬度-間隙）

T slot(number-width-pitch)

5-18x100

主軸轉速M(fèi)ax. spindle speed

rpm

8000(Optional:10000 )

主軸錐度Spindle taper

mm

BT40

主電機功率Main motor power

kw

7.5/11

X/Y/Z軸快移速度

X/Y/Z rapid traverse speed

m/min

24/24/20

(Optional:48/48/36 )

切削進給速度Cutting feed speed

mm/min

1-8000

導軌形式Guide rail type

Linear rail

主軸中心到立柱表面距離

Distance from spindle axis to column surface

mm

525

主軸端部到工作臺表面距離

Distance between spindle nose and worktable surface

mm

130-630

定位精度Positioning accuracy

mm

±0.0075

重復定位精度Repeat positioning accuracy

mm

±0.005

刀庫Tool magazine

Arm 24

刀具直徑Max. tool diameter

mm

φ78 (Adjacent)/ φ120(Apart)

刀具重量Max.tool weight

kg

8

機床重量Machine weight

kg

5600

外形尺寸Overall dimension

mm

2600X2300X2800

1

KND2100系統

11

8000rpm主軸

2

24把圓盤刀庫

12

中央集中自動進給潤滑系統

3

三軸潤滑油獨立收集裝置

13

全防護（不含頂面）

4

照明工作燈

14

三色警示燈

5

主軸錐孔清潔空氣

15

分離式手輪

6

清潔

16

RS232接口

7

切屑液系統

17

蓄屑槽

8

8.4”顯示器

18

主軸錐孔：BT40 7/24

9

伺服變壓器

19

電器柜冷熱交換器

10

地基墊鐵及調整螺栓

20

隨機技術文

品  名

產地

主軸組

羅翌、德國德意士、臻尚、普森、臺大

臺灣產增壓缸

尚品、北矩、豪澄、和亞、臻賞

絲杠軸承

日本NSK

進口聯軸器

（S+J）

刀  庫

臺灣岡田

冷卻泵

臺灣WALRUS

潤滑泵

日華、貝奇爾

滾珠絲杠，線軌

臺灣銀泰、臺灣上銀

不銹鋼導軌防護

臺灣引興

總電源開關

 施耐德

接觸器

施耐德

序號

名稱

單位

數量

1

彈簧夾頭刀柄

                            件

1

2

卡簧

套

1

3

拉釘

件

1

4

內六角扳手

套

1

5

一字螺釘旋具

件

1

6

十字螺釘旋具

件

1

7

機械說明書

份

1

8

合格證明書

份

1

9

裝箱單

份

1

10

電氣說明書

份

1

11

KND操作說明書

份

1

12

KND參數說明書

份

1

13

KND維修說明書

份

1
