一、產品概述

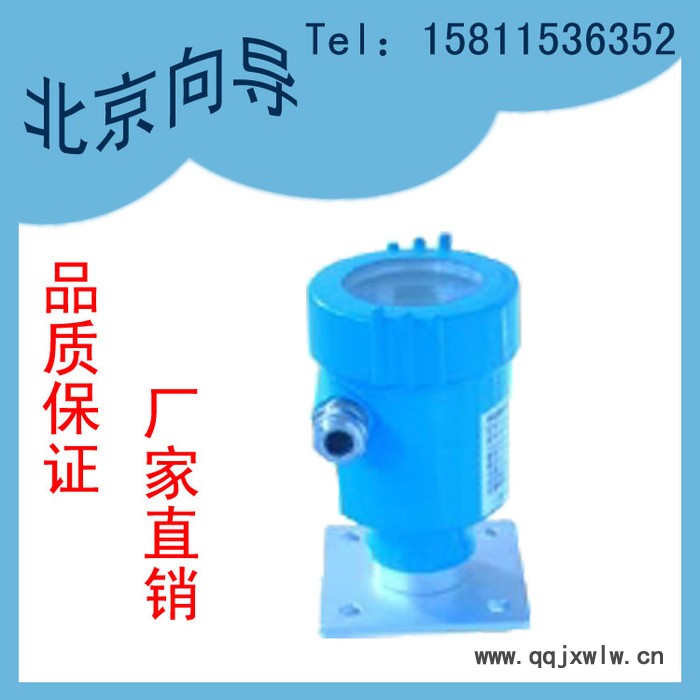

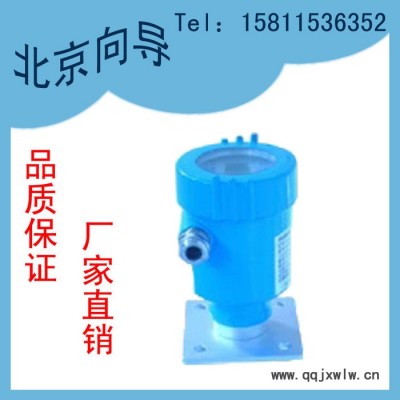

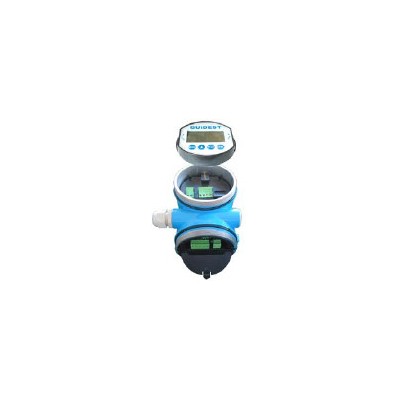

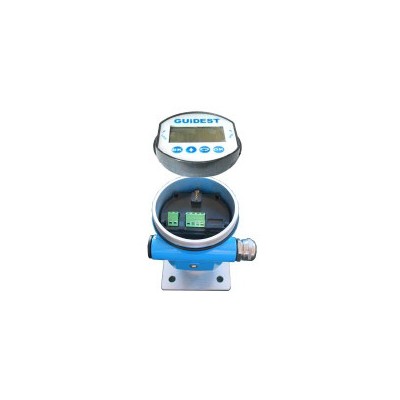

SX-300 系列防爆智能顯示儀表與各類模擬量輸出的傳感器、變送器、熱電偶、熱電阻配合，完成溫度、壓力、流量、液位料位計、分析等物理量的測量、變換、顯示和控制，結構簡單、操作方便、性價比高，適用于石油天然氣、化工、電力、冶金、機械、食品、水處理等行業。

二、產品特點

（1）、鋁合金殼體，防爆等級：EXIAIICT6，防護等級：IP68，適用于所有工業現場環境。

（2）、LCD 液晶顯示，6 位四排數字顯示，帶圖型百分?jǐn)?shù)顯示；四按鍵調試。

（3）、誤差小于 0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度。

（4）、適用于工業現場儀表電壓、電流、熱電阻、熱電偶、遠傳壓力表等信號類型；也可以作為罐旁顯示儀、現場控制儀等。

（5）、變送輸出能將測量、變換后的顯示值能以標準 4-20mA 或 20-4mA 電流形式輸出供其它設備使用，比如 PLC 或 DCS。

（6）、2 點報警輸出，上限報警下限報警方式可同時設定，報警靈敏度獨立設定。

（7）、量程范圍：-99999-99999（小數點可以任意設置），可編程設置。

（8）、功耗：<19.5mA（SX-300A/B）；<100μA（SX-300SC 回路顯示儀）。

（9）、輸入、輸出、電源、通訊相互之間采用光電隔離技術，設定參數帶記憶功能**保存。

（10）、帶 DC24V 饋電輸出，為現場變送器配電。

（11）、支持 RS485 串行接口，采用標準 MODBUS 通訊協議。

（12）、壓降：<3%。

（13）、相應時間：30ms。

（14）、滿度和零點數值可以修正，修正范圍為：-99999—99999。

（15）、上下限設定值范圍為：-99999—99999。

三、顯示及編程單元

四、儀表接線

五、儀表尺寸

六、選型指南
