類型	全自動壓力試驗機
測量范圍	0-40MPA
測量精度	0.5
最大負荷	55000（KN）
重量	120（kg）
適用范圍	散熱器脹管連接
加工定制	是
品牌	賽思特
型號	MP-GD80

散熱器高壓（通脹式）氣動液壓脹管機

換熱器超高壓（脹桿式）氣動液壓脹管機



散熱器（通脹式）高壓脹管機

一、作用

散熱器有多根散熱管、底座、散熱鰭片組件、支架組成，由于散熱管厚度較小，散熱鰭片較多，連接比較麻煩，需要消除散熱管與散熱鰭片之間的間隙（0.3mm-0.6mm）達到過盈配合防止松動。此即為脹管機的作用。


(脹接后散熱器)

二、 引用標準

GB/T151-1999

三、換熱管與管板的連接

通脹脹接

氣驅式液壓脹接采用本公司的氣液增壓泵做動力源，噪音小、質量輕、升壓速度快、效率高、是液驅式液壓脹接的兩倍。

四、 氣液脹管機的組成

    氣動液壓脹管機由三部分組成，電控部分、氣驅增壓系統、脹接器。電控采用PLC控制。氣驅增壓系統采用兩臺賽思特高壓液體增壓器.可快速升壓，管徑25mm長度5m內的升壓時間在幾十秒內達到預定壓力。 包括增壓主機、高壓膠管、脹頭卡套工裝三部分。

1.西門子PLC控制

2.操作界面

3.設備外形實物

4.脹管效果

脹接前尺寸：



脹接后尺寸

脹接中的散熱器：

五、通脹式主要技術參數

1. 額定脹接壓力：  0-40 M Pa  （0-400公斤）2. **高測試壓力：40 M Pa  3. 脹接速度：約1根/min4. 脹接介質：水5. 高壓管壓力爆破壓力：100 M pa  6. 輸入電源：220 V  7. 驅動：壓縮空氣6-8 公斤8. 水源：自來水9. 控制系統：PLC   10.  控壓精度：+-1%  11. 工位：1工位

六、 產品特點

1. 可以任意設置保壓時間，脹接壓力，保證脹接質量； 2. 腳踏開關控制方便操作3. 升壓、卸壓速度快，脹接速度成倍提高； 4. 對0-3mm厚度散熱管和散熱鰭片進行全厚度一次性均勻脹接； 5. 被脹接后的器件殘余應力低，不易產生間隙腐蝕； 6. 換熱器脹接后軸向不拉長而稍有收縮，有利于減少運行噪音； 7. 脹接處無污染，先脹后焊不受影響； 8.此設備還可用于常規散熱管內置鋼珠擠壓式連接方式

 具體產品選型及詳細資料請來電咨詢18615639929

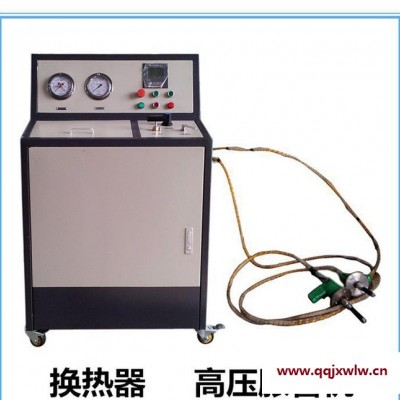

換熱器脹管機（脹桿式） 高壓脹管設備 液壓脹管機



      賽思特公司生產的高壓脹管機分為散熱器脹管機和換熱器脹管機，換熱器脹管機其具有勞動強度低，生產效率高;脹接質量均勻可靠;脹管介質對接頭無污染;脹后管子殘余應力低;可對任意管板厚度的換熱器進行全程脹接;液壓脹既能保證脹接質量，延長換熱器的壽命，也提高了工作效率,降低勞動成本。氣動液壓脹管機在換熱器的檢修和安裝中，解決了工期時間長，勞動力成本過高的問題，致使高液壓脹管機也在應用中越來越受到這些企業的青睞。

技術參數：
額定脹接壓力        0-3200bar  壓力可調
**高測試壓力        3200bar
脹接速度              5-10次/mim
脹接介質 -             水
高壓管壓力爆破壓力   180/600 Mpa
**小脹接孔徑        大于10 mm
設備重量              約95 Kg
輸入電源              220 V
驅動                 壓縮空氣3-8 bar
控制系統（可定制）     數顯儀

耐高壓漲桿：

耐高壓漲桿是個生產企業廣泛應用于換熱器、鍋爐、制冷**等設備制造過程中膨脹工藝的必備器具，再脹管機的受壓下，實現脹接工藝，使用本產品能夠消除管壁間隙噪音，無污染，無應力，速度快。

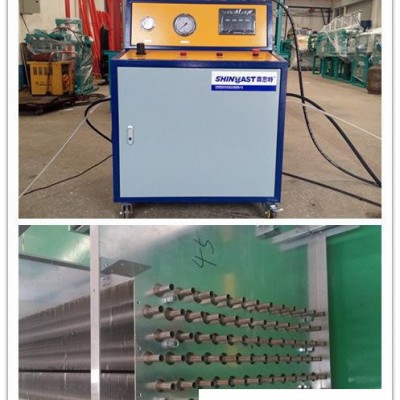

換熱器脹管機現場圖





耐高壓脹管實物圖

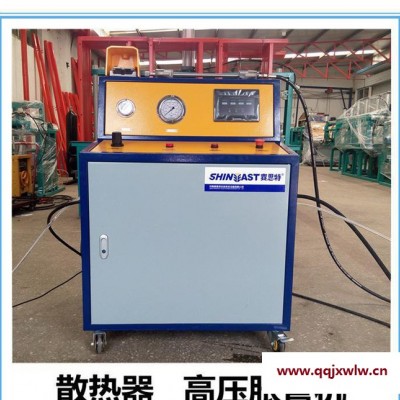

散熱器脹管機實物圖
