一、概述

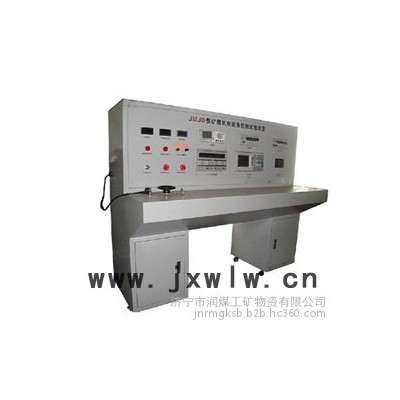

    本裝置用于煤礦機電設備的檢測，特別是通訊類產品。本裝置提供兩路電源，一路交流輸出0-660V，3KW；另一路為直流輸出2╳（0-30）V**大輸出電流3A，為需要維護的機電設備提供電源。本裝置內置函數發生器、智能頻率計、數字萬用表、示波器等檢測設備以及恒溫烙鐵等必備的維修工具，完全滿足礦上機電產品的維護、維修的需求。

二、特點和技術參數

1、特點：

a.因內置高壓，為預防觸電，總電源開關帶鎖和鑰匙，必須要經過培訓的技術人員才能使用；

b.為方便對機電設備的維護或維修，本裝置提供了交直流可調電源；

c.本裝置內置函數發生器，可以連續的輸出正弦波、方波、矩形波、鋸齒波、三角波五種基本的函數信號；

d.本裝置內置數字萬用表、頻率計、示波器等檢測設備，能方便的測出被測設備的電壓、電流、頻率、波形等參數。

2、技術參數：

a.可調交流電源：0-660V，3KW；可調直流電源：0-30V，3A；

b.函數發生器輸出五種基本波形，輸出頻率范圍0.2Hz至2MHz,共分七檔，每檔可通過調節電位器進行頻率微調；

c.臺式數字萬用表：1）四位半超大屏幕液晶背光顯示；2）電壓測量到1000V（直流）和750V（交流）；3）交直流電流測量20A。

d.頻率計：1）量程**檔：50MHz-2.4GHz,由B端口輸入；第二檔：2MHz-50MHz,由A端口輸入；第三檔：0.01MHz-2MHz,由A端口輸入。2）閘門時間100ms-10s連續可調。

e.示波器：1）帶寬：60MHz；2)多國語言菜單彩色顯示；3）自動測量28種波形參數。
