| 工作行程 | 700/1000/600(單位：mm) |
|---|---|
| 定位精度 | (1.5 + L/350)um |
| 類型 | 橋式三坐標測量機 |
| 適用范圍 | 電子元器件切割,汽車零部件,航天航空,機械加工 |
| 外形尺寸 | X=910mm；Y=1344 mm；Z=716mm |
| 品牌 | ZEISS/蔡司 |
| 型號 | Contura 7106 |
| 加工定制 | 否 |

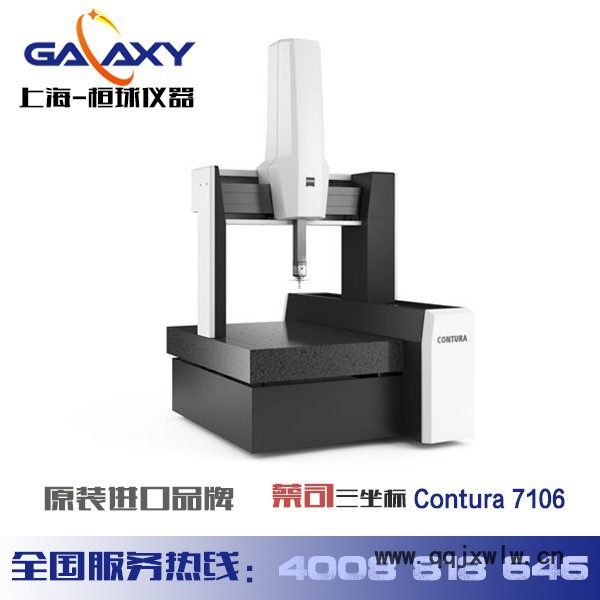

ConTURA 700/1000/600 AKTIV 高精度三坐標測量機
推薦理由：德國蔡司VAST XT GOLD 主動連續掃描探頭
工作范圍 700/1000/600
A， 橫梁采用表面噴涂德國蔡司技術的CARAT航空特種涂層的中空 陶瓷，對溫度和濕度完全不敏感，遠優于鋁合金材料。
B，德國蔡司VAST XT GOLD 主動連續掃描探頭：測量機行業內的探測標準，可進行連續掃 描和單點測量。德國蔡司VAST XT GOLD主動連續掃描探頭，具有**的探測能力，探針有 效探測接長達500mm。探針**小直徑可達0.5mm ，測量數據重復性好、穩定可靠！
C，光柵尺采用 德國蔡司玻璃陶瓷光柵尺, 為德國蔡司技術的零膨脹系數光柵尺，遠低 于金屬光柵。其他公司都采用金屬鍍金光柵材料，是比較低端的。
D**的多探頭系統,可配備RENSHAW 多種探頭及蔡司光學探頭 E，雙層自動探針更換架，通過電子吸盤更換。
蔡司該款機型精度如下 ：
空間精度1.5+L/350um 探測精度1.5um
掃描精度2.5um/50 秒 圓度精度1.5um
————————————————————

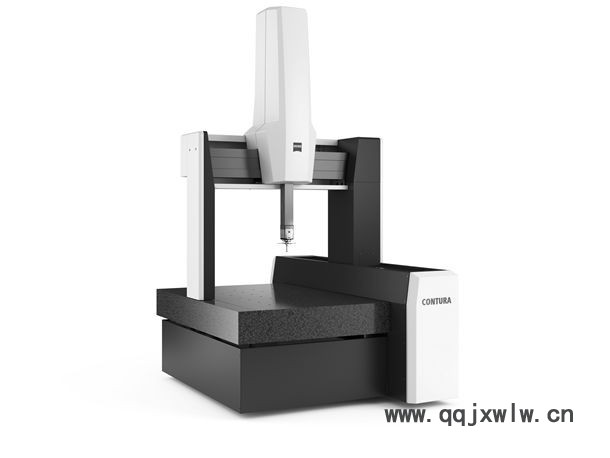

ConTURA 700/1000/600 AKTIV
設計 ...... 固定工作臺，龍門式結構。導軌封閉保護。人機工程學臺面，外面罩隔熱保護罩。
探頭系統 .... 兼容多種探頭，蔡司及RENSAHW探頭，其中VAST系列掃描探頭為蔡司公司**好的探測系統------VAST系列高速掃描探頭用以采集數據
驅動 ...... 高性能伺服馬達驅動;各軸全部帶有電子監測和沖力限制裝置.
控制 ...... 基于PC的控制系統 ，3軸矢量控制
操作 ...... 標準控制面板; 用于手動操作的帶有速度遞增的操作手柄， 可以調節至0-5mm/s蠕動速度。
測量機光柵尺 ...... 蔡司PHOCOSIN, 光電式，比金屬光柵尺性能更好的卡爾-蔡司光柵尺
注：德國蔡司160年光學杰出貢獻，全球****的光柵尺之一，膨脹系數遠遠低于其他公司提供的金屬光柵尺，保證測量精度的穩定性，請注意不同光柵尺材料的膨脹系數
濕度 .... 40% to 70%
允許的周?chē)h(huán)境溫度 ...... +17° C to +35° C
保證精度溫度 ......18~22 °C
溫度波動 .... 每小時 ...... 1.0 K/h
每天 ...... 1.5 K/d
溫度梯度 .... 空間 ...1.0 K/m
實際工作范圍 ...... X ...920mm
Y ...1039mm
Z ...665mm
** 因?yàn)榧夹g(shù)的不斷進步， 上述技術指標蔡司將有權在不通知客戶的情況下作修改
