| 適用范圍 | 工業計時器,光電開關,電能儀表,模具標準件,粉塵采樣,檢測儀器,邏輯IC,籃球戰術板,足球戰術板 |
|---|---|
| 輸入信號電壓 | AC20 ～ 265V；DC20 ～ 360V |
| 品牌 | 東昊力偉 |

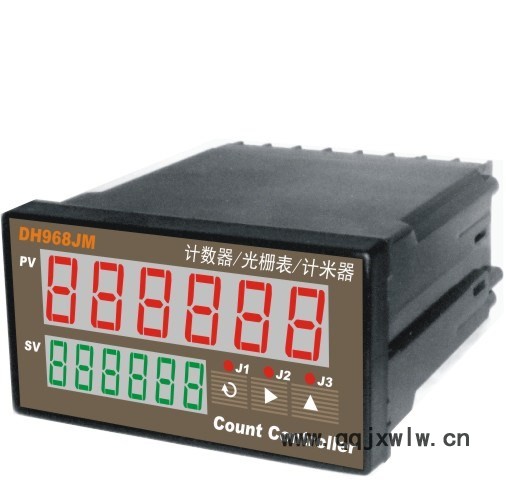

| 型號 | DH968JM |
| 加工定制 | 是 |
| 外形尺寸（長x寬x高） | 96x48x110 |
| 計數器進制 | 十進制計數器 |
產品特點：
包括可逆計數、加減計數、可識別相位計數(光柵表）3種功能，對應三組繼電器J1、J2、J3，各有多種繼電器動作方式；輸入信號: 開關量、電平脈沖；可外接光電對管、接近開關、角、線位移、光柵傳感器、霍爾傳感器、編碼器、計米輪等；提供9V直流電壓源；無效零消隱，設定值、當前計數值掉電不丟失。
技術參數：●最高測量頻率和計數速度：30KHz（光柵表15KHz）
●供電電源：AC20 ～ 265V；DC20 ～ 360V
●整機功耗：小于2W
●計數器可設定倍率A、倍率b、初始值C、小數點dot ，
顯示測量值＝脈沖計數值 × A ÷ b ＋ C
●超限顯示：“EEEEEE”
●繼電器觸點容量：AC277V 10A；DC30V 10A(阻性負載)
●繼電器觸點壽命: 1×107次
●輸入信號內部阻抗：10k
●外形和安裝尺寸：
| 型號 | 數碼管字高(英寸) | 外型尺寸 | 開孔尺寸 | |
| 上排(紅) | 下排(綠) | |||
| DH72JM | 0.36 | 0.36 | 72×72×110mm | 68+0.5×68+0.5 mm |
| DH968JS | 0.56(單排) | 96×48×110mm | 92+0.5×44+0.5 mm | |
| DH968JM | 0.56 | 0.36 | 96×48×110mm | 92+0.5×44+0.5 mm |
| DH966JM | 0.56 | 0.56 | 96×96×110mm | 92+0.5×92+0.5 mm |
●安裝方式：面板卡入
●工作溫度：-10℃ ～ +50℃；
●環境濕度：≤85%RH 且無腐蝕氣體
●儲存溫度：-20℃ ～ +60℃
產品功能編號表：（參數符號P-Sn、密碼0089）
| 功能編號 | 計數功能 | 計數器功能說明 |
| 1 | 可逆計數器 | INT1為輸入端，INT2為控制端。 當INT2與公共端COMM斷開，INT1接受信號，為加計數。 當INT2與公共端COMM相連，INT1接受信號，為減計數。 |
| 2 | 加減計數器 | INT1和INT2為輸入端。 當INT1接受信號，為加計數。 當INT2接受信號，為減計數。 |
| 3 | 可識別相位計數器 （即光柵表） | INT1和INT2為輸入端。 按INT1和INT2的順序接受相差90度的信號，疊加識別為加計數。 按INT2和INT1的順序接受相差90度的信號，疊加識別為減計數。 |
計數控制值參數介紹：（密碼0036）
| 參數符號 | 參數意義 | 選項或范圍 | 出廠值 |
| r1Sn | 繼電器J1動作方式編號 | 01～16 | 01 |
| H-L | 高、低速計數選擇 | HI(高速)、LO(低速) | HI |
| A | 倍率 | 1～999999 | 1 |
| b | 倍率 | 1～999999 | 1 |
| C | 初始值 | -199999～999999 | 0 |
| dot | 小數點位置 | ...... | 末位（不顯示） |
| END | 結束標志 |
|
|
繼電器動作值參數介紹：（密碼0001）
| 參數符號 | 參數意義 | 選項或范圍 | 出廠值 |
| Jn1 | 繼電器J1計數設定值1 | -199999～999999 | 5000 |
| Jn2 | 繼電器J1計數設定值2 | -199999～999999 | 6000 |
| t1 | 繼電器J1延時時間 | 0.1～99999.9 | 10.0（秒） |
| RH2 | 繼電器J2吸合值 | -199999～999999 | 3000 |
| RL2 | 繼電器J2釋放值 | -199999～999999 | 4000 |
| RH3 | 繼電器J3吸合值 | -199999～999999 | 8000 |
| RL3 | 繼電器J3釋放值 | -199999～999999 | 7000 |
| END | 結束標志 |
|
|
