| 類型 | 齊全 |
|---|---|
| 測量范圍 | 90° |
| 精度 | 1級 |
| 材質 | 鑄鐵 |
| 尺寸 | 150,200,300,500,1000（cm） |
| 加工定制 | 是 |
| 品牌 | 愛民 |
| 型號 | 齊全 |

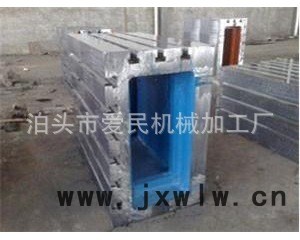

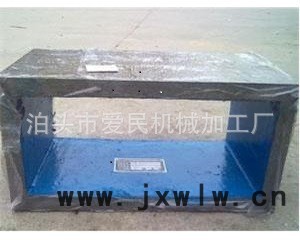

產品名稱：鑄鐵方箱
鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。
鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。
1、用途：方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
2、要求：方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號、制造廠名稱。
3、精度：對于刮研制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
4、鑄鐵方箱檢定方法對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其**大值，當誤差方向不一致時取其**大正差與**大負差**值之和，為該受檢面平面的平面度。
鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。
鑄鐵方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
規格 | 工作面的平面度 | 工作面的垂直度.平行度及V型槽對底部和側面的平行度 | ||||
精度等級(μm) | ||||||
1級 | 2級 | 3級 | 1級 | 2級 | 3級 | |
100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150×150×150 | 4 | 9 | 17 | 8 | 18 | 35 |
200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
300×300×300 | 12 | 25 | 25 | 50 | ||
400×400×400 | 15 | 30 | 30 | 60 | ||
500×500×500 | 35 | 70 | ||||
600×600×600 | 40 | 80 | ||||
